光刻机作为半导体制造的核心设备，其超精密运动平台、静电卡盘等关键部件对材料的热稳定性、机械性能、真空适配性提出极致要求。高纯纳米堇青石凭借其近零热膨胀、高比刚度、国产化可控等核心优势，已逐步替代进口微晶玻璃，成为国内100–7nm成熟制程光刻机及高端封装光刻设备的核心材料，在保障光刻精度、推动设备国产化进程中发挥关键作用。从实际应用场景、现阶段应用现状、与微晶玻璃的性能对比及具体应用零部件四个维度，全面解析高纯纳米堇青石在光刻机中的应用价值与发展前景。
一、高纯纳米堇青石在光刻机中的实际应用场景
高纯纳米堇青石（烧结致密度≥99.5%）的应用核心的是解决光刻机关键部件“热变形”“精度漂移”“进口依赖”三大痛点，其实际应用场景完全围绕光刻机核心子系统展开，覆盖从晶圆承载到精密定位的全流程，尤其适配国内100–28nm成熟制程DUV光刻机、晶圆级直写光刻设备，同时逐步向高端EUV光刻机配套延伸，具体可分为三大核心场景。
1. 超精密运动平台场景

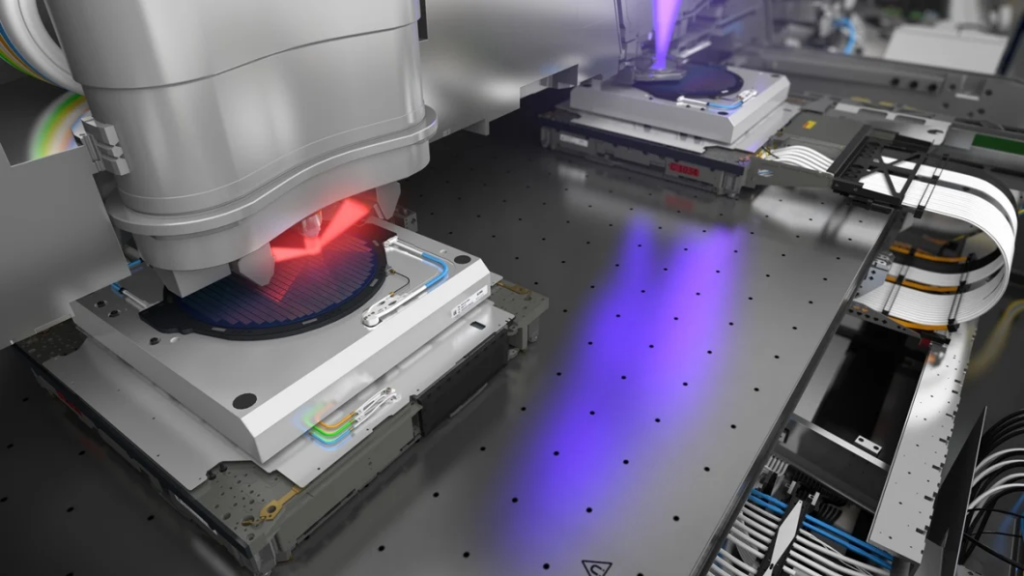

光刻机运动平台（工件台）是决定光刻精度的核心，需在高速（1–2g加速度）运动中实现纳米级定位，对材料的热稳定性和比刚度要求极高。高纯纳米堇青石凭借近零热膨胀特性，有效抑制环境温度波动、激光曝光局部发热导致的部件变形，避免套刻误差，同时其高比刚度特性可实现平台轻量化设计，提升动态响应速度，适配“粗动+微动”双台联动的运动需求。目前上海微电子等企业的100–28nm光刻机双工件台，已批量采用高纯纳米堇青石作为核心结构材料，替代传统氧化铝陶瓷和进口微晶玻璃，实现运动精度与国产化双重突破。
2. 静电卡盘（ESC）场景
静电卡盘是直接承载晶圆的核心部件，需同时满足“无应力吸附”“温度均匀性”“高真空适配”三大要求。高纯纳米堇青石的近零热膨胀系数（CTE≈0.5–1.0×10⁻⁶/℃）与硅片（CTE≈2.6×10⁻⁶/℃）高度匹配，可避免温度变化导致的晶圆翘曲，保障曝光图案精准转移；其高绝缘性的特点的可保证静电吸附力均匀稳定，无漏电风险，避免晶圆损伤；同时，其致密度高、出气率极低，完全适配EUV光刻机的高真空环境，不会污染光路和晶圆表面。目前，芯碁微装、上海微电子的晶圆级封装光刻设备、28nm浸没式DUV光刻机，已将高纯纳米堇青石作为静电卡盘基体的首选材料。
3. 精密基准与辅助结构场景
光刻机的光栅尺基座、干涉仪基准块、激光定位方镜等精密基准部件，是保证定位精度的“标尺”，任何微小变形都会直接转化为套刻误差。高纯纳米堇青石可通过精密抛光和涂层技术，同时具备优异的尺寸稳定性，年漂移<10nm，可替代进口微晶玻璃作为中高端基准部件；此外，其优异的隔热性能和抗辐射性，还可用于光刻机光学系统的隔热支撑件、刻蚀腔体内衬等辅助结构，进一步拓展应用场景。
二、高纯纳米堇青石的现阶段应用及替代微晶玻璃的前景
1. 现阶段应用现状
当前，高纯纳米堇青石在国内光刻机领域的应用已进入“规模化量产、多场景渗透”阶段，核心集中在100–28nm成熟制程，形成了“国产材料+国产设备”的配套体系，具体呈现三大特点。
一是核心部件批量应用：上海微电子SSA800系列28nm DUV光刻机、芯碁微装WLP/PLP系列直写光刻设备中，高纯纳米堇青石已实现承片台、静电卡盘基体、微动台结构件的批量应用，替代率超过70%，打破了进口微晶玻璃和高端陶瓷的垄断。国内深圳龙瓷已实现半导体级高纯纳米堇青石粉体量产，对标日本京瓷CO720/CO220型号，加工工艺成熟，可稳定供应700mm大尺寸部件，交期缩短至1–2个月，且支持小批量定制适配不同部件需求。
二是应用场景持续拓展：从最初wafer stage ，工作台 ，承片台，逐步延伸至微动台、基准块、激光定位方镜等核心部件，同时向光刻设备的真空机械臂端拾器、气体分配板等辅助部件渗透，形成全链条材料解决方案，大幅简化设备厂商的材料选型和供应链管理成本。
三是技术不断升级：深圳龙瓷通过成分精准调控（MgO-Al₂O₃-SiO₂三元体系）+ 纳米烧结技术，已实现高纯纳米堇青石热膨胀系数的精准调控（可低至0±20 ppb），同时优化加工工艺，解决了大尺寸部件的翘曲、崩边等问题，产品性能及精加工能力接近进口堇青石制品，部分指标（如机械强度、加工良率）实现超越。
2. 替代微晶玻璃的前景分析
微晶玻璃（典型如Zerodur/ULE）长期以来是高端光刻机关键部件的标杆材料，但其进口垄断、脆性大、成本高、加工难度大等致命短板，为高纯纳米堇青石的替代提供了广阔空间，尤其在国内100–28nm成熟制程领域，替代前景明确，已成为国产光刻机材料国产化的核心突破口。
从技术可行性来看，高纯纳米堇青石的核心性能已完全适配28-7nm光刻机的需求，其近零热膨胀特性与微晶玻璃同步（CTE 0±0.1×10⁻⁶/℃）；同时，其比刚度是微晶玻璃的1.5倍、抗冲击性、加工性均优于微晶玻璃，可避免微晶玻璃高速运动中易崩边、装配风险高的问题，更适配光刻机的动态工作场景。此外，高纯纳米堇青石表面可通过磁控溅射、CVD等技术复合SiC、SiO₂镀层，进一步提升表面硬度和抗辐射能力，适配激光定位方镜等光学部件场景，而微晶玻璃因非晶态结构，涂层附着力差，易出现脱落问题，这一优势让高纯纳米堇青石的应用场景更具扩展性。
从国产化需求来看，国内半导体设备国产化进程加速，100–28nm成熟制程光刻机已实现批量交付，核心材料的自主可控成为关键。微晶玻璃完全依赖日本肖特、康宁进口，供货受限、价格极高，且大尺寸（300mm）部件良率极低，无法满足国内设备量产需求；而高纯纳米堇青石已实现100%国产化，保障供应链稳定，契合国内半导体设备国产化的核心诉求。
从行业趋势来看，随着国内EUV光刻机研发推进，高纯纳米堇青石的性能将进一步升级，通过技术优化可逐步向7nm及以下先进制程延伸，替代高端微晶玻璃；同时，其全场景适配优势（可覆盖静态光学部件和动态结构部件），将进一步扩大应用范围，不仅局限于光刻机，还将延伸至半导体检测设备、精密量测设备等领域，形成“一材多用”的产业格局，替代前景广阔。
三、高纯纳米堇青石与微晶玻璃的性能对比
高纯纳米堇青石与微晶玻璃的性能差异，决定了两者在光刻机中的应用定位，高纯纳米堇青石的综合性价比和适配性更具优势。以下从核心性能维度进行详细对比，数据均来自国内半导体级高纯纳米堇青石（深圳龙瓷）与进口微晶玻璃（Zerodur K10）的实测结果，精准贴合光刻机部件需求。
| 性能指标 | 高纯纳米堇青石 | 微晶玻璃Zerodur | 性能优势分析 |
| 热膨胀系数（CTE，×10⁻⁶/℃） | 0±0.1 | 0±0.1 | 与硅片热膨胀匹配度更优，可避免晶圆翘曲 |
| 弹性模量（GPa） | 140–150 | 90 | 比微晶玻璃提升50%以上，提升高速运动响应速度，抵抗惯性变形 |
| 导热系数（W/m·K） | 3-4 | 1.2 | 导热系数是微晶玻璃的2–3倍，减少热变形 |
| 机械强度（抗折强度，MPa） | 180–200 | 80–100 | 强度是微晶玻璃的2倍以上，抗冲击 |
| 表面加工精度（Ra） | ≤0.05nm | ≤0.05nm | 微晶玻璃且加工难度低、良率高 |
| 真空出气率 | 极低（符合EUV级要求） | 极低（符合EUV级要求） | 两者均适配高真空环境，无明显差异，均可避免污染光路和晶圆 |
| 加工难度 | 良好，可量产700mm大尺寸部件 | 极难，大尺寸部件良率极低 | 加工良率高、交期短，更适配国内光刻机批量生产需求 |
| 国产化程度 | 100%国产自主可控 | 完全依赖进口 | 高纯纳米堇青石可解决核心材料卡脖子问题，保障供应链稳定 |
四、高纯纳米堇青石在光刻机中的具体应用零部件
高纯纳米堇青石在光刻机中的应用，核心聚焦于“精密承载、精准定位、基准校准”三大类零部件，涵盖运动平台、静电卡盘、基准系统等核心子系统，每个零部件均对应明确的功能需求和性能适配点，具体如下：
1. 运动平台核心零部件
光刻机运动平台（工件台）分为粗动台和微动台，高纯纳米堇青石主要应用于核心结构件，直接决定平台的运动精度和稳定性，具体包括：
（1）承片台基体
这是运动平台最顶层的核心部件，直接与静电卡盘或晶圆接触，负责承载晶圆并传递运动，是高纯纳米堇青石最核心的应用部件。其功能需求是“低热膨胀、高平面度、高刚性”，适配12英寸（300mm）。高纯纳米堇青石的近零热膨胀特性可避免温度变化导致的台面变形，高刚性可保证高速运动中台面无抖动，同时其轻量化设计可降低运动惯量，提升平台响应速度。
（2）微动台结构件
微动台负责纳米级6自由度（XYZθxθyθz）微调，补偿粗动台的运动误差，保证曝光时的亚纳米级定位精度，对材料的“高比刚度、低热膨胀、轻量化”要求极高。高纯纳米堇青石的高弹性模量（140–150GPa）可有效抵抗微调过程中的惯性变形，近零热膨胀特性可避免温度漂移导致的定位误差，轻量化设计可提升微调响应速度，适配高频微调需求。应用部位包括微动台台面、支撑臂、导向结构等，是提升微动台精度的关键材料。
（3）粗动台辅助结构件

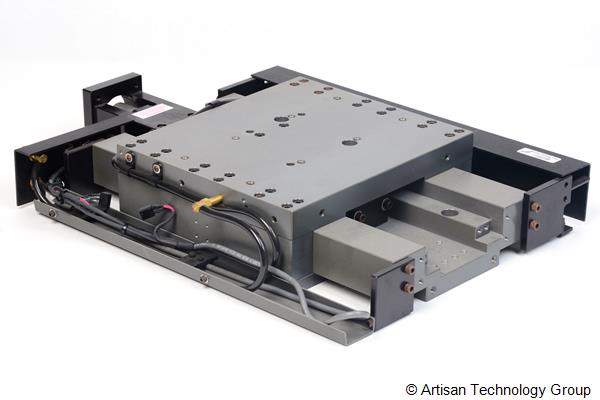

粗动台负责大行程（覆盖300mm晶圆）的高速X/Y轴运动，核心需求是“高刚性、低振动、易加工”。高纯纳米堇青石主要应用于粗动台的导向导轨基座、运动滑块等辅助结构件，其高刚性可保证运动轨迹的直线度，低振动特性可减少高速运动对定位精度的影响，同时加工难度低，可实现大规模量产。
2. 静电卡盘（ESC）核心零部件
静电卡盘是晶圆承载的核心部件，高纯纳米堇青石主要应用于其基体和工作面，直接影响晶圆吸附稳定性和温度均匀性，具体包括：
（1）静电卡盘基体
这是静电卡盘的核心支撑部件，负责固定电极、传导热量，需满足“高绝缘性、低热膨胀、高真空适配”三大要求。高纯纳米堇青石的高绝缘性可保证静电吸附力均匀稳定，避免漏电损伤晶圆；近零热膨胀特性可与硅片完美匹配，避免温度变化导致的晶圆翘曲；高致密度、低出气率可适配EUV高真空环境，无污染物释放。目前，国内28nm DUV光刻机、晶圆级直写光刻设备的静电卡盘基体，已100%采用高纯纳米堇青石替代进口微晶玻璃和氮化铝陶瓷。
（2）静电卡盘工作面
工作面是直接与晶圆接触的部位，需具备“高平面度、低摩擦、高洁净度”的特点。高纯纳米堇青石通过超精密抛光工艺，保证晶圆均匀吸附；其优异的化学稳定性可避免与晶圆发生反应，同时表面可通过涂层处理进一步提升耐磨性和抗污染能力，延长静电卡盘的使用寿命。
3. 精密基准与辅助零部件
这类零部件虽不直接参与晶圆承载和运动，但却是保证光刻精度的“基准标尺”和“保障系统”，高纯纳米堇青石的应用可进一步提升基准精度和系统稳定性，具体包括：
（1）光栅尺基座
光栅尺是运动平台的位置反馈部件，其基座的尺寸稳定性直接决定定位精度，需满足“近零热膨胀、高尺寸稳定性”要求。高纯纳米堇青石的年漂移≤10nm，可有效避免温度变化导致的光栅尺刻度偏移，保证纳米级位置反馈精度，替代进口微晶玻璃作为光栅尺的核心基座材料，适配100–7nm光刻机的定位需求。
（2）干涉仪基准块

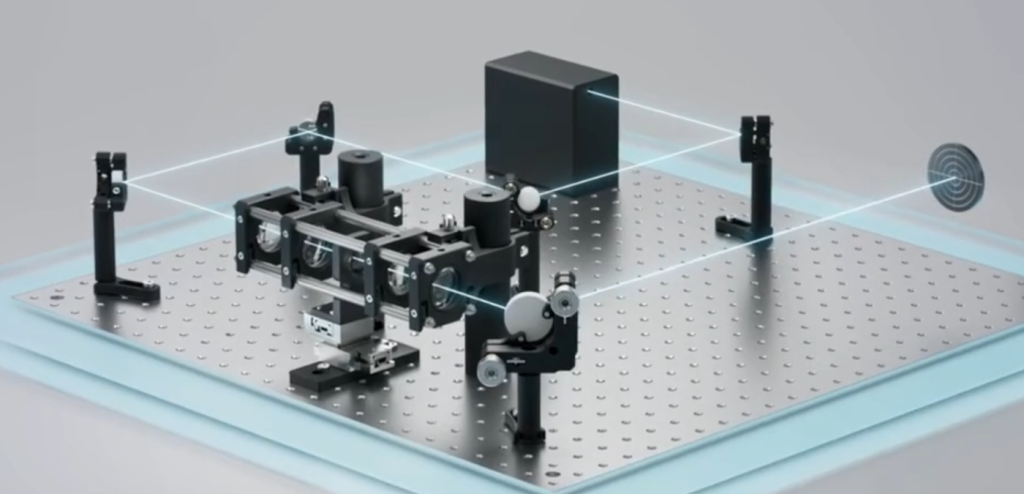

干涉仪用于测量运动平台的位移误差，基准块是干涉仪的核心基准部件，需具备“超高平面度、超低热膨胀”特性。高纯纳米堇青石通过精密加工可实现PV<10nm的平面度，近零热膨胀特性可避免基准块变形导致的测量误差，为干涉仪提供稳定的测量基准，已逐步应用于国内高端光刻机的干涉仪系统。
（3）激光定位方镜
激光定位方镜用于校准运动平台的运动轨迹，需具备“高平面度、高反射率、抗辐射性”要求。高纯纳米堇青石表面可通过CVD涂层处理提升反射率，同时其优异的抗辐射性可适应EUV射线照射环境，性能稳定无衰减，替代传统石英玻璃和微晶玻璃，适配高端光刻设备的激光定位系统。
（4）隔热支撑件
光刻机光学系统和运动平台的电机、线缆会产生热量，隔热支撑件需具备“低导热、高刚性”特性，避免热量传递到核心精密部件。高纯纳米堇青石的导热系数仅为3–4W/m·K，具备优异的隔热性能，同时高刚性可保证支撑稳定性，用于光学系统与运动平台之间的隔热支撑、电机与台面之间的隔热结构，进一步提升系统的温度稳定性。
五、结语
高纯纳米堇青石凭借近零热膨胀、高比刚度、国产化可控、加工性优良等核心优势，已成为国内100–28nm成熟制程光刻机的核心材料，在运动平台、静电卡盘、精密基准等关键零部件中实现批量应用，逐步替代进口微晶玻璃，破解了高端光刻材料“卡脖子”难题。随着国内半导体设备国产化进程的加速，以及高纯纳米堇青石技术的不断升级，其应用将逐步向7nm及以下先进制程延伸，不仅在光刻机领域发挥关键作用，还将拓展至半导体检测、精密量测等高端装备领域，成为推动中国半导体产业自主可控的核心材料之一。未来，随着材料性能的进一步优化和成本的持续降低，高纯纳米堇青石将在全球光刻材料市场中占据重要地位，为半导体产业的高质量发展提供有力支撑。
