半导体制造中的热漂移，是设备/部件因温度变化，发生微观的热胀冷缩、热变形或位置偏移，导致纳米级的精度失效，是半导体先进制程（尤其是7nm及以下）中最核心的精度干扰问题之一，也是光刻、刻蚀等核心环节必须攻克的关键难题。

核心关键：半导体制造对温度和精度的极致要求

半导体光刻/刻蚀环节的定位、套刻精度要求达到亚纳米级（＜1nm），而哪怕是0.01℃的微小温度波动，或是部件局部1℃的温差，都会让金属、玻璃、陶瓷等材料产生细微变形，直接让芯片图案转移、晶圆刻蚀出现偏差，最终导致芯片良率暴跌甚至报废。

这种由温度变化引发的精度偏移/变形，就是半导体领域的热漂移，分为两类问题，也是实际生产中最需要解决的问题：

1. 位置热漂移：精密部件（如光刻机工件台、晶圆载台、激光定位镜）因温度变化发生微小位置偏移，比如晶圆台定位点偏移0.5nm，就会让EUV光刻的图案套刻错位；
2. 形态热漂移：部件本身因局部热堆积/温差发生微观变形（如镜面翘曲、基板微弯），比如激光定位方镜出现0.3nm的翘曲，激光干涉定位的基准就会失效。

半导体制造中热漂移的主要产生来源

半导体设备内部是封闭的精密系统，微小的热量来源都会引发热漂移，主要分为4类：

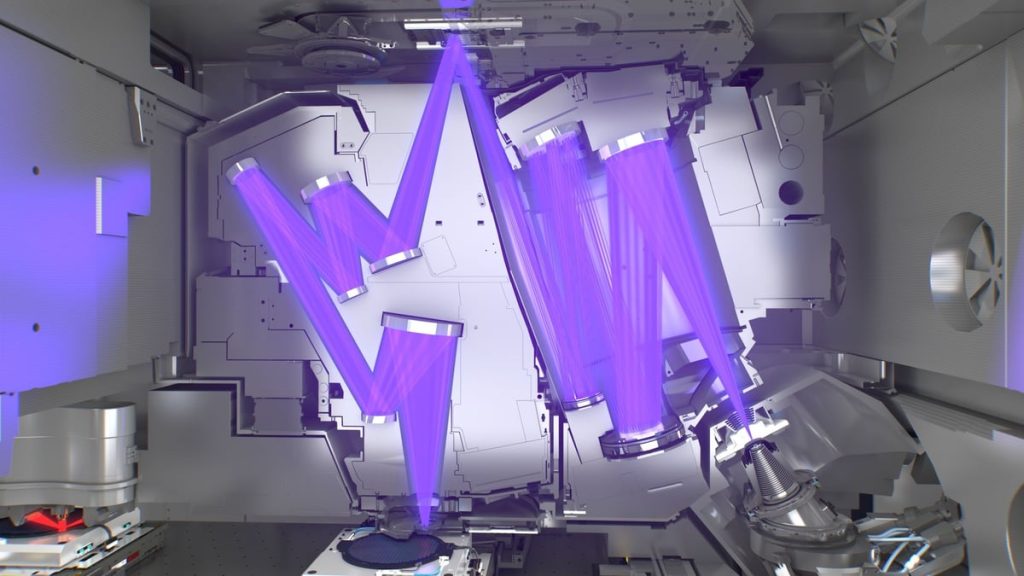

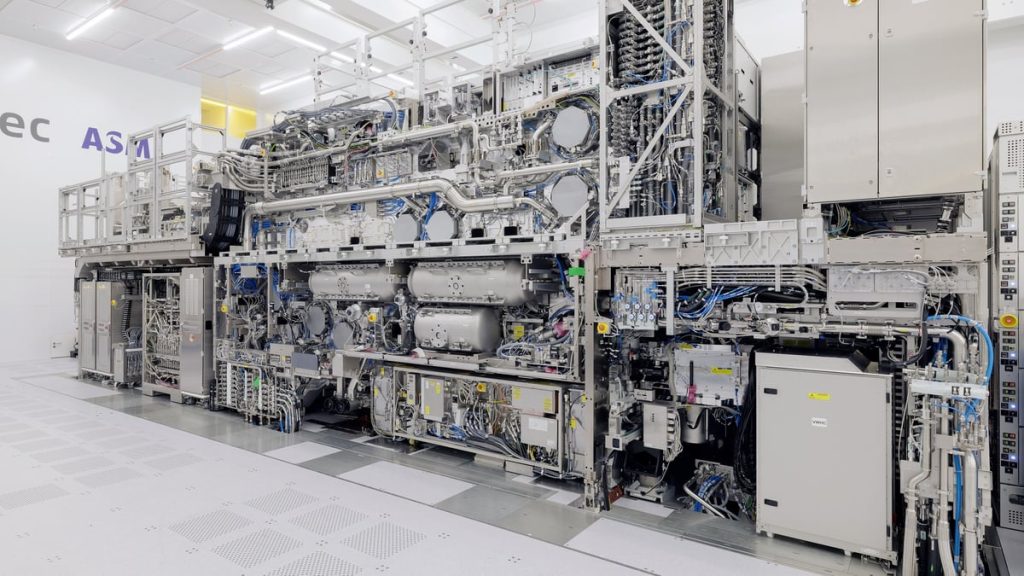

1. 工艺产热：EUV光刻机的极紫外光曝光（功率＞250W）、刻蚀环节的等离子体放电，会对晶圆、腔室部件产生局部热冲击；
2. 设备运产热：光刻机工件台的高速运动（加速度＞10g）、电机/驱动系统的运行，以及真空泵、冷却系统的工作，会产生持续的低热流；
3. 环境温变：洁净车间的温度波动、设备与环境的热交换，会让部件产生缓慢的热胀冷缩；
4. 材料导热差：部件材料自身热导率低，热量无法快速消散，形成局部热梯度（比如同一基板中心比边缘高0.5℃），直接引发不均匀变形。

为什么热漂移是微晶玻璃的致命短板，而高纯堇青石能完美解决

微晶玻璃的短板：只有近零膨胀，却解决不了热堆积

微晶玻璃（如Zerodur）的核心优势是近零热膨胀系数（0±30ppb/K），理论上不会因温度变化整体变形，但它的热导率极低（仅10-12 W/(m·K)），热量无法快速扩散，会在部件局部形成热梯度就算整体不膨胀，局部温差也会让部件产生微观翘曲或者变形，这就是形态热漂移，也是EUV光刻机工件台放弃微晶玻璃的核心原因。

高纯堇青石的核心优势：近零膨胀+高热导，双重解决热漂移

1. 近零热膨胀（0±20ppb/K）：比微晶玻璃的膨胀稳定性更优，从根源上避免均匀温变引发的位置热漂移；
2. 高热导率（30-40 W/(m·K)）：是微晶玻璃的3-4倍，能1秒内快速消散局部热量，让部件全域温度均匀，彻底避免局部热梯度引发的形态热漂移。

这两个性能是高纯纳米堇青石成为目前唯一能同时解决两类热漂移的材料，也是其能成为EUV光刻机工件台、激光定位方镜核心材料的关键。

半导体热漂移的核心痛点与解决方案

痛点：半导体先进制程的亚纳米级精度，对温度变化的敏感度达到极致，哪怕微小的局部热堆积/温变，都会引发精度偏移；

核心解决方案：采用近零热膨胀和高热导的高纯堇青石等先进陶瓷材料，从抑制变形和快速消散热量两个维度，彻底解决热漂移，保障纳米级精度的稳定性。
